InsoleX RF

WaveXに足圧データを追加してEMG/IMUデータと一括管理

ホーム
InsoleX RF

InsoleX RFはWaveX受信機と専用通信が可能です。新しいInsoleX RFシステムを使用して、足圧データやその他の歩行パラメータをEMG/IMUデータに追加して分析が可能です。

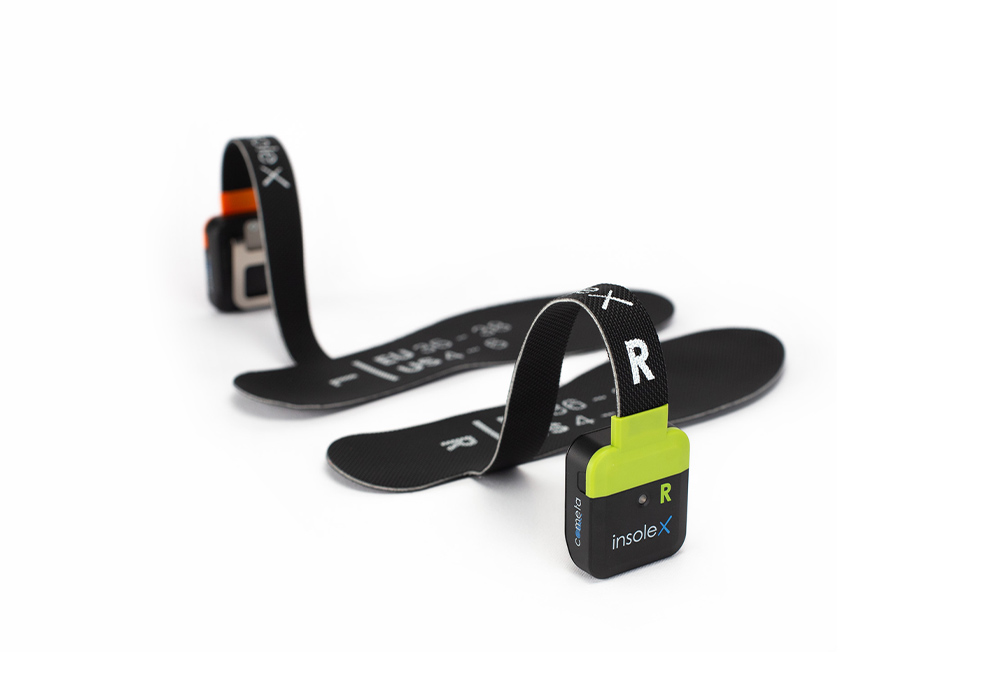

EMG/IMUに足圧データーを

InsoleX は、最先端の抵抗技術を採用した新しい圧力感知インソールシステムです。64 個のポイントで足圧情報を記録し、従来のフットスイッチ技術と比較して、医療、研究、スポーツの用途に大幅な進歩をもたらします。この革新的なインソールは、足の形態と体重の分布を評価し、リアルタイムの分析を可能にします。

64ポイント
100 Hz サンプリング周波数
8ビットまたは16ビットの解像度プロトコル
最大500HzのIMU rawデータ
WaveXセンサーからのEMG及びIMU信号と同期
18時間バッテリー
4つのサイズをご用意

素早く安全なコネクタ

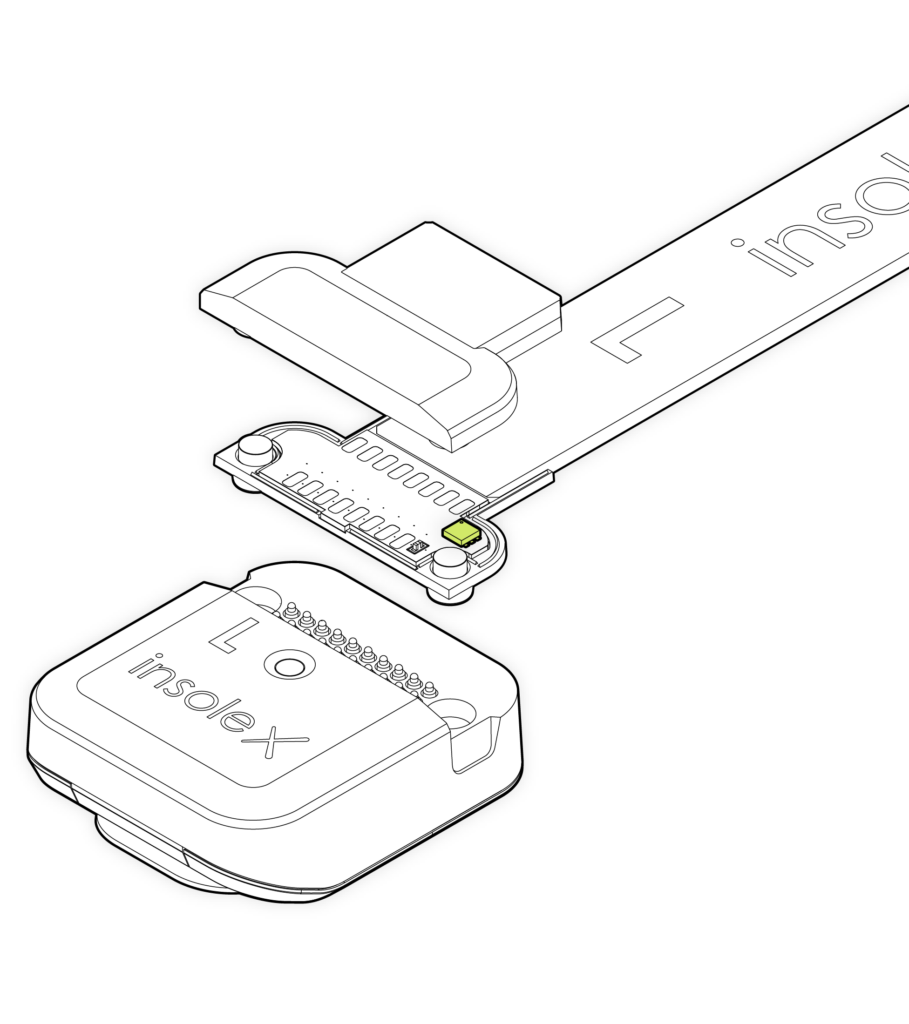

カスタム磁気コネクタのおかげで、セットアップは非常に簡単です。わずか数秒で計測を開始できます。優れた信号転送と比類のない使いやすさの両方を可能とする4つの磁石によって、良好で信頼性の高い接続が保証されます。

安定したデータ通信/拡張性

専用受信機WaveX使用して専用通信する事によりInsoleXで取得したデーターを安定して受信する事が可能となります。
WaveX受信機では、付属モニターによるセンサー接続状態のモニタリングやTTL信号入出力が標準装備されており、他計測機器との同期も可能です。
もちろん、WaveXシリーズのEMGセンサー及びIMUセンサーをInsoleXと同時に受信する事が可能であり、足圧データーと筋電活動及び動きを完全同期して計測可能です。
WaveXで受信した複数センサーのデーターはCOMETA社専用ソフト【EMG&MotionTools】でリアルタイムにモニタリング/一括管理が可能です。

4種類のインソール

InsoleX 圧力感知インソールシステムは、4つの異なるサイズが用意されており、幅広いユーザーに対応できるように設計されています。この多様性により、ほとんどの被験者が、足圧分析の精度と快適性が向上します。使用可能なサイズは次のとおりです。

S / EU 36-38 / US 4-6
M / EU 39-41 / US 6.5-8
L / EU 42-44 / US 9-11
XL / EU 45-47 / US 12-14

個別にキャリブレーション

正確で信頼性の高いデータを確保するには、キャリブレーションが不可欠です。
適切なキャリブレーションにより、エラーや不一致を最小限に抑えることができます。64個の圧力感知ポイントは、優れた精度を確保するためにキャリブレーションプロセスを実施します。キャリブレーションカーブはインソール自体に保存され、荷重は自動的に行われます。

技術仕様

サンプリングレート	100 Hz
サンプリング解像度	8ビット / 16ビット
プロトコル	インソール 100 Hz 8 ビット (インソールあたり 1 つの RF チャネルを使用)
	インソール高解像度 100 Hz 16 ビット (インソールあたり 2 つの RF チャネルを使用)
	インソール 100 Hz 8 ビット + IMU 生データ 500 Hz (インソールあたり 2 つの RF チャネルを使用)
	インソール 100 Hz 8 ビット + IMU 混合データ 200 Hz (インソールあたり 2 つの RF チャネルを使用)
	インソール 100 Hz 8 ビット + IMU 融合データ 400 Hz (インソールあたり 2 つの RF チャネルを使用)
WaveXの互換性	WaveXセンサーからのEMGおよびIMU信号と同期
内部メモリ	最大11.5時間のデータ
データのダウンロード	Wi-Fi経由
バッテリー寿命	18時間
センサー寸法	42 x 48 x 22 ミリ
センサー重量	35グラム

固定遅延

COMETAのEMGシステムは全て、信号の取得からアナログ出力までの遅延が一定になるように開発されています。
ダイバーシティ受信機

複数アンテナで受信する「ダイバーシティモード」技術による安定した無線データ受信を実現します。
ワイヤレス充電

EMG及びIMUに搭載された誘導充電技術は2005年に開発され、それ以降全てのCOMETAシステムで採用されてます。
同期データロガー

ロガー計測時は1つのセンサーから全てのセンサーに信号を送る事で全ch同期計測を実現します。

ソフトウェア

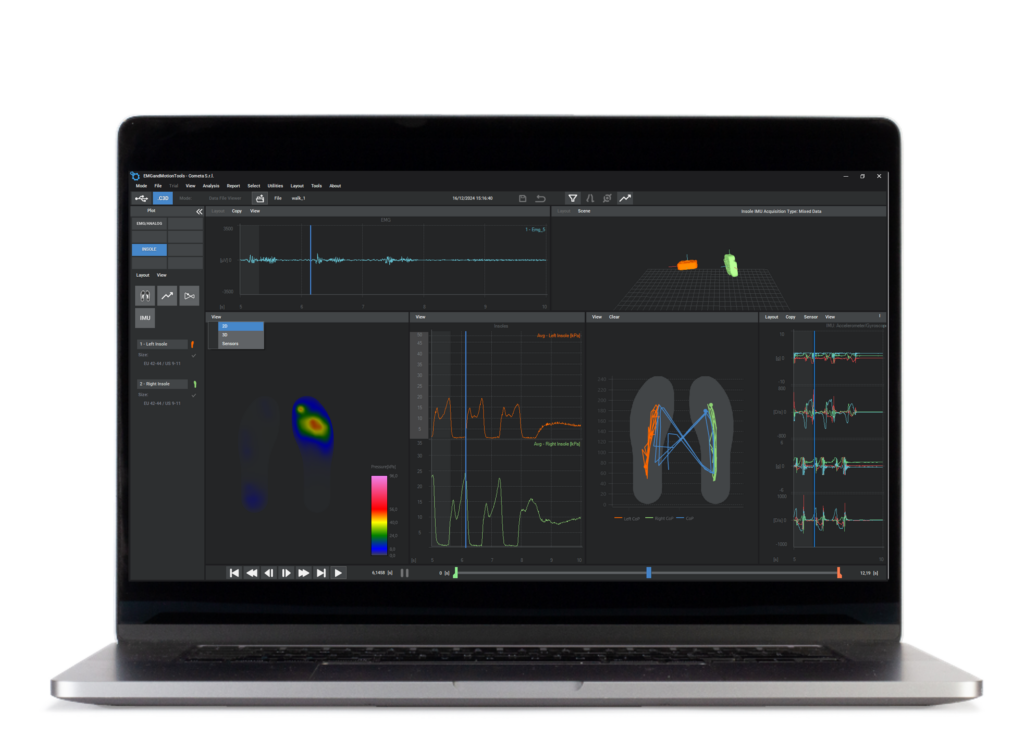

最新のEMG & Motion Toolsでは、 InsoleX足圧システムに合わせた一連の新機能が導入されています。機能強化には、足の圧力分布に関する詳細な視覚的フィードバックを提供する2D/3Dリアルタイム圧力マッピングや圧力中心マップ(CoP)、およびデータ分析ツールが提供され、ユーザーは時間の経過に伴う圧力パターンを追跡および分析して、怪我の予防とパフォーマンスの最適化を向上させるこができます。

ソフトウェア
