TrackX

慣性モーショントラッキングの究極ソリューション

ホーム
TrackX

IP68バージョンにも対応可能な小型IMUセンサー

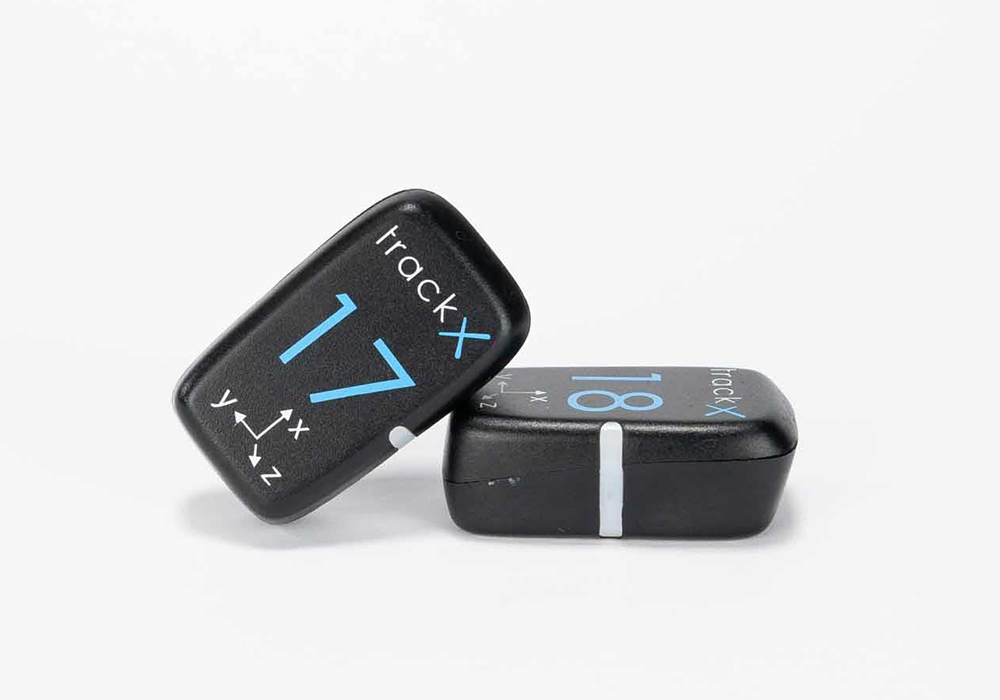

慣性モーショントラッキング

本体に加速度・ジャイロ・地磁気の3センサーが内蔵しており9軸からリアルタイムに角度情報を算出します。
本体の重量は6.9gと超軽量の本体にはメモリ機能も搭載しており無線通信が困難な環境でもロガー計測が可能です。
バッテリーも最大6時間計測に対応しており長時間の計測にも対応しております。また、磁場影響を受ける場合は加速度・ジャイロの6軸で角度情報を算出する事も可能。サンプリングも最大500Hzと早い動きにもTrackXであれば計測可能です。

重量6.9グラム
500 Hz IMU サンプリング周波数
最大36ch同期
6時間バッテリーとデータロギング
オプションによりIP68規格対応可能

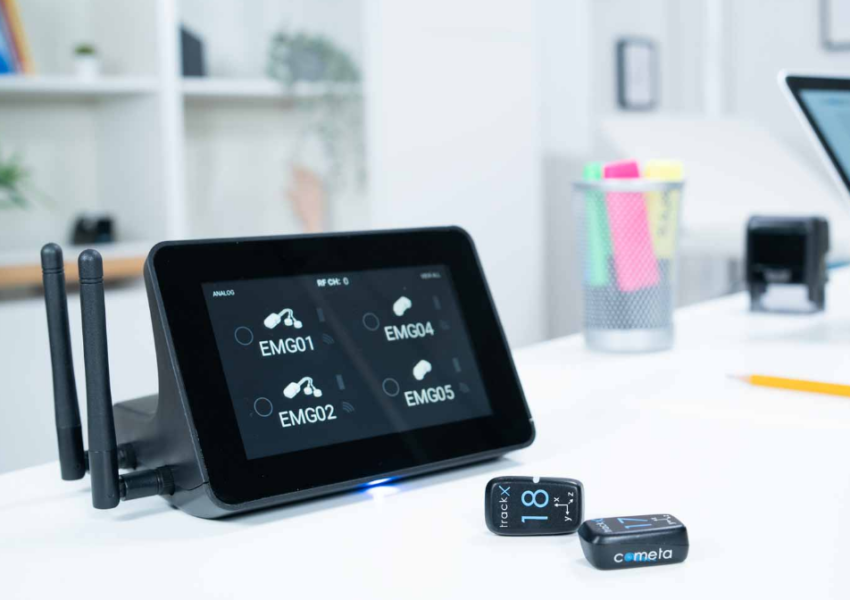

小さくそして軽く

以前のWaveTrackIMUセンサーの約半分のサイズに高速ダウンロードの為のwifiも内蔵されております。

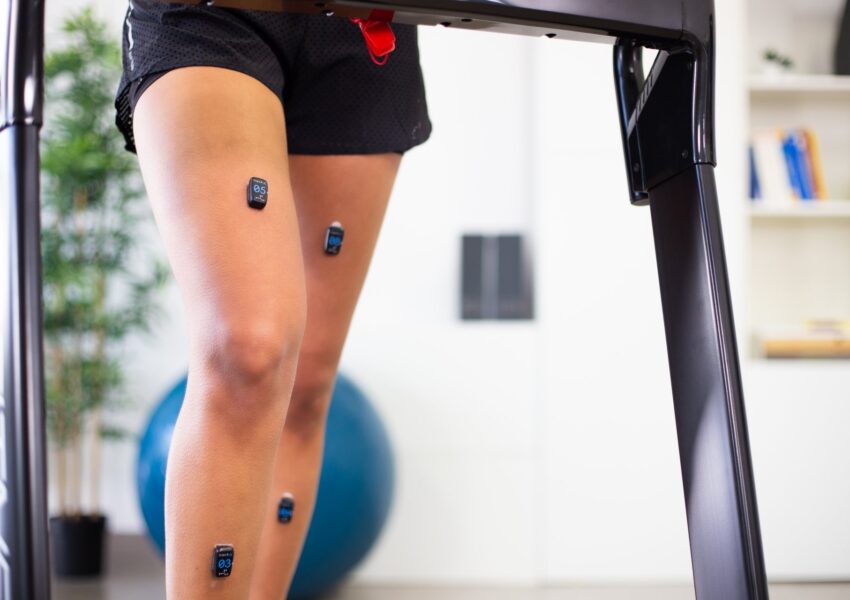

簡単装着

小型で軽量な為、被験者には生体適合シールを貼るだけで本体に固定できます。装着後アクションによりズレたり落下するリスクが少ないです。

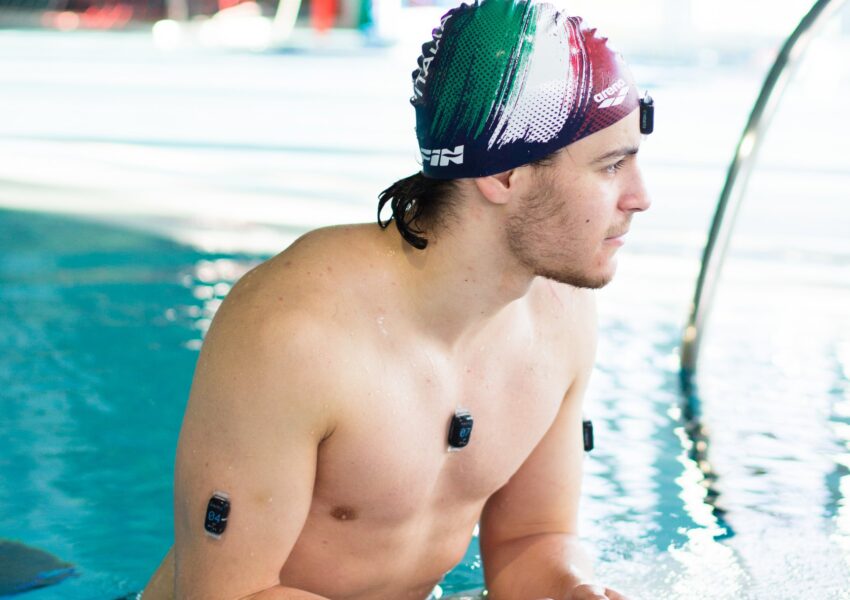

防水ハウジング

IP68認定を受けているTrackXは、同じ水中条件下で使用可能なMiniXUnderWaterと同期して使用できるため、水中の様々なアプリケーションに対応します。

計測用途に応じたチャンネル選択

計測目的に応じてセンサー数をご案内しますのでお気軽にお問い合わせ下さい。

全身関節角度解析

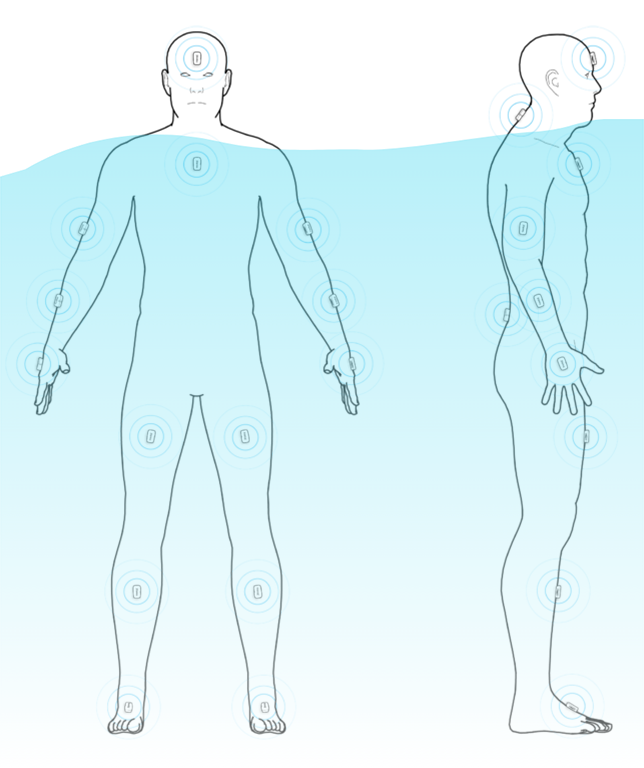

水中全身関節角度解析

上半身のエルゴノミクス

EMGによる歩行分析

技術仕様

加速度計サンプリングレート	最大500Hz
ジャイロスコープサンプリングレート	最大500Hz
磁力計サンプリングレート	100Hz
フュージョンデータサンプリング	最大400Hz
加速度計フルスケール	2、4、8、16g
ジャイロフルスケール	250、500、1000、2000 dps
IMU解像度	16ビット
内部メモリ	6 時間分のデータ
アナログ出力	可能 ※オプションアナログボード
防水評価	IP68
センサー寸法	32×23×11.8mm
センサー重量	6.9グラム
